ŚWIETLIKI RUROWE

ŚWIETLIK RUROWY – ŚWIETLIK TUBOWY – SYSTEMY ŚWIATŁA DZIENNEGO

Kopuła świetlika umieszczona jest na zewnątrz i dzięki swojej budowie pozwala na maksymalne przechwytywanie naturalnego światła słonecznego, które wpada do Świetlik Rurowy – Świetlik Tubowy – System Światła Dziennego  gdzie kierowane jest do dyfuzora umieszczonego na końcu instalacji. Ogromną zaletą jest to, że może dostarczyć naturalne światło do przestrzeni, które w przeciwnym razie byłyby praktycznie niemożliwe do oświetlenia: Oświetlenie wewnętrznych łazienek, korytarzy, piwnic itp. Kopuły, Świetlik Rurowy – Świetlik Tubowy – System Światła Dziennego i dyfuzory solarne mają unikalne i selektywne cechy, dzięki czemu przepuszczają „dobre” światło i eliminują szkodliwe światło (UV i część podczerwieni), dzięki czemu przenikanie ciepła lub zimna do wnętrza jest szczątkowe.

kontakt

Produkowane w Portugalii, w Europie, świetliki rurowe Chatron mają konstrukcję opartą na efektywności energetycznej i doskonale integrują się z globalnym oświetleniem budynków.

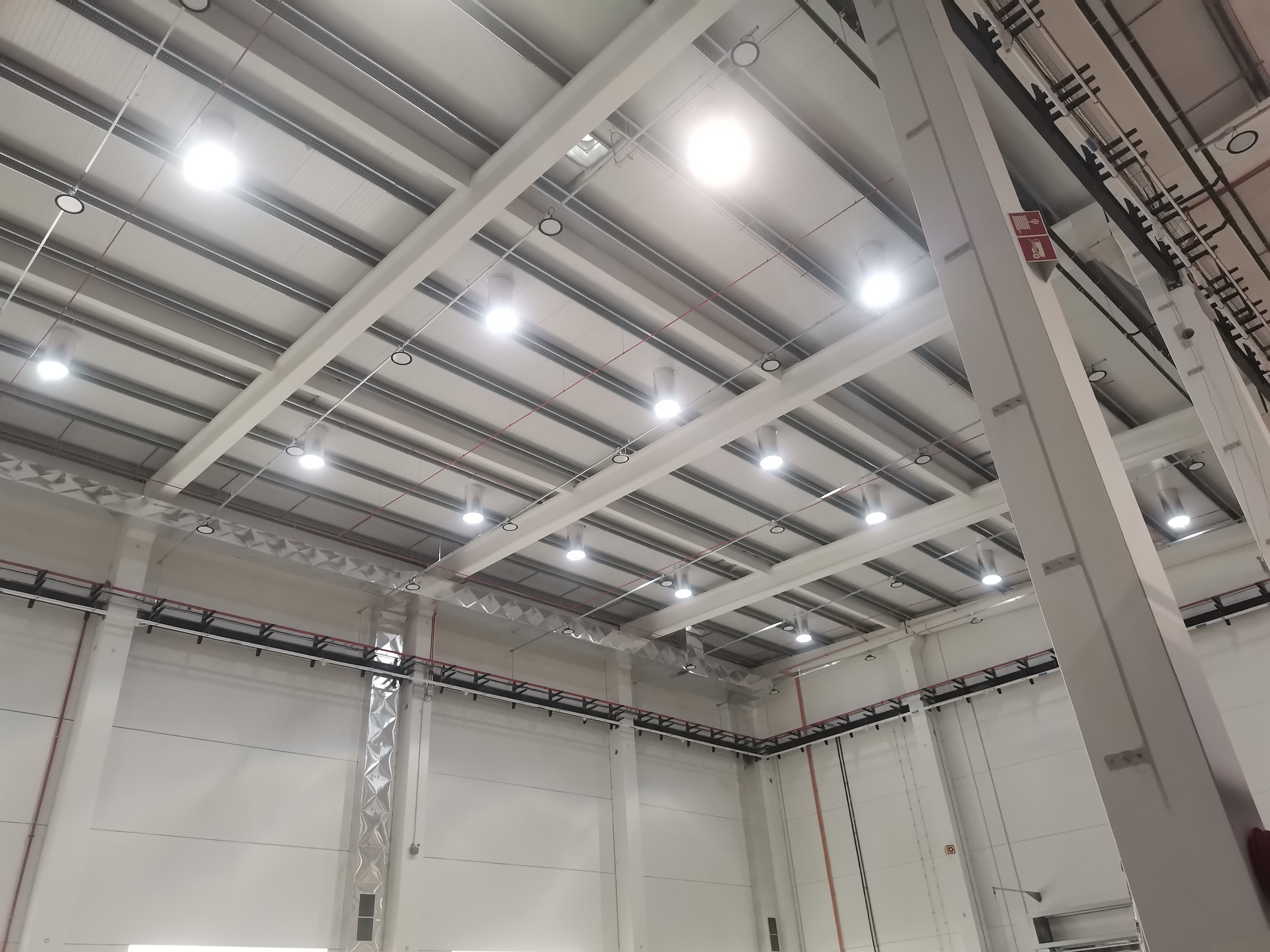

Z przeprowadzonych badań wynika, że średnio około 80% godzin pracy w środowiskach zamkniętych może być wykonywanych przy naturalnym oświetleniu, przyczyniając się w ten sposób bezpośrednio do zmniejszenia zużycia energii, a w konsekwencji do poprawy efektywności energetycznej budynków. Zdrowie fizyczne i psychiczne wszystkich pracowników zależy od warunków pracy, a jeśli jest ona wykonywana w naturalnych przestrzeniach, przy naturalnym oświetleniu (oświetlonych Świetlikami Tunelowymi – Tunelami Świetlnymi – Świetlikami Rurowymi), to będzie ona lepsza niż w innych miejscach bez takich warunków.

Zastosowanie

Tabela z różnymi modelami i ich specyfikacjami technicznymi

Model Średnica (mm) Długość tuby (mm) Czyste niebo 120,000 Lux na godzinę 14:00 Czyste niebo 85 000 Lux na godzinę 14:00 Pochmurne niebo 45,000 Lux na godzinę 14:00 Pochmurne niebo 20,000 Lux na godzinę 14:00
TS250
250
625
4.600
2.900
1.350
540
TS350
350
625
9.400
6.700
2.900
1.300
TS530
530
625
20.000
13.000
6.350
2.500
TS750
750
625
30.000
24.000
11.620
5.300

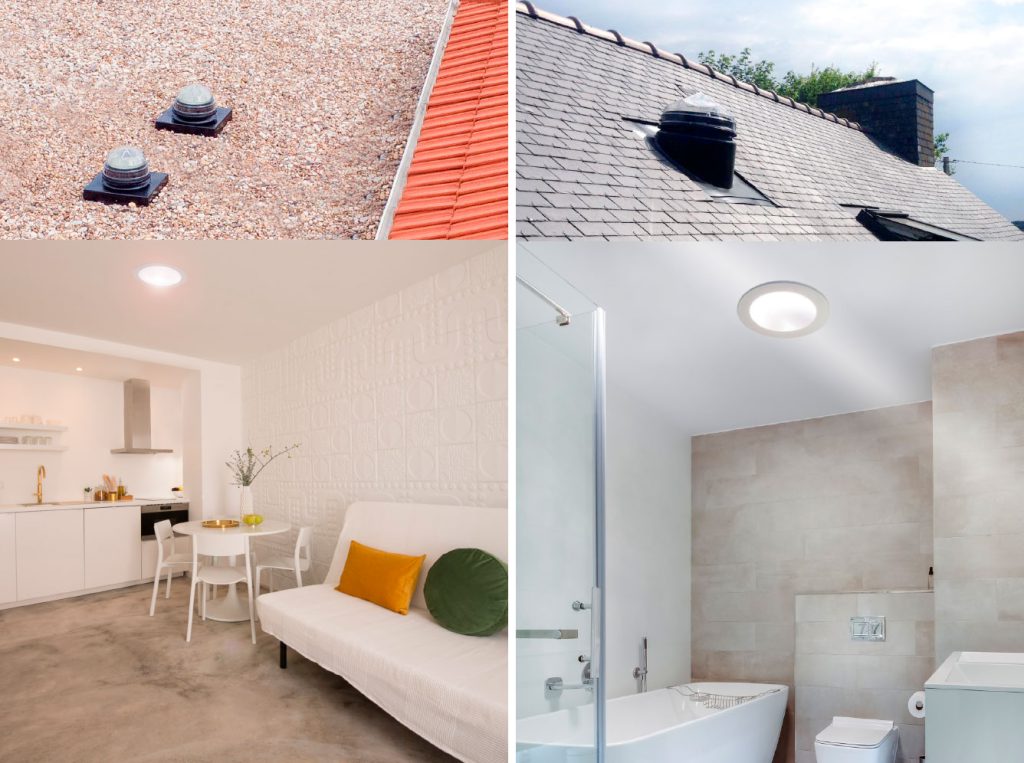

  • Domy
  • Biura
  • Siłownie
  • Pawilony sportowe

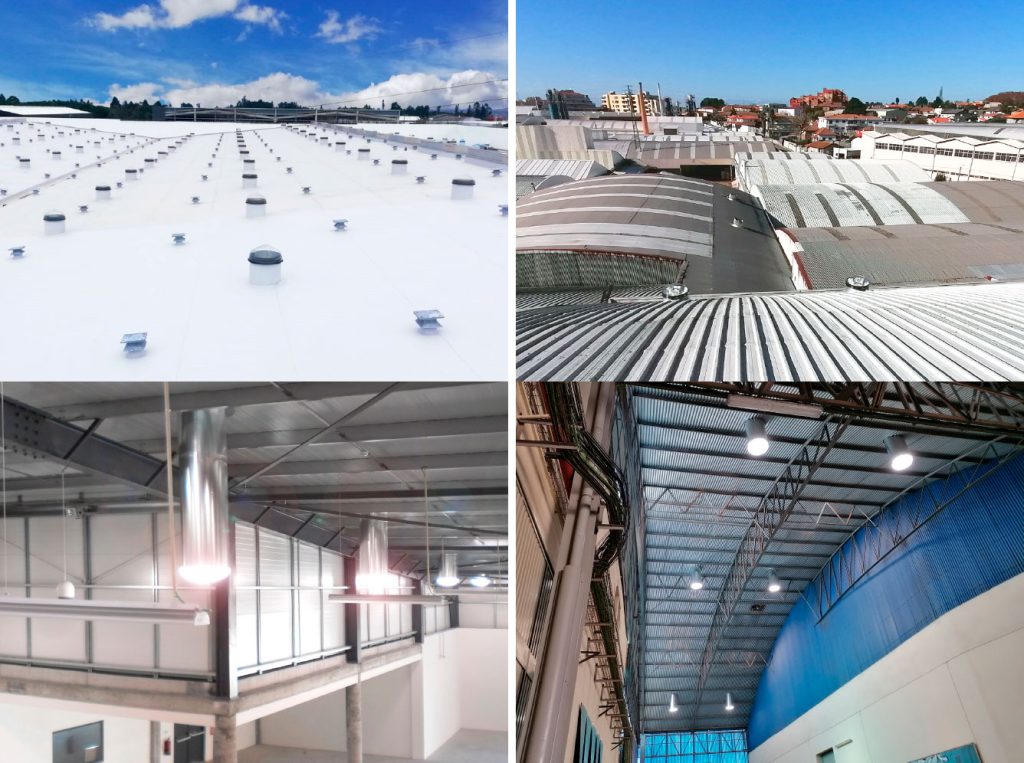

  • Fabryki
  • Supermarkety
  • Magazyny
  • Pawilony przemysłowe
  • Amfiteatry
  • Centra pomieszczeń
  • Kreatywne zastosowania
  • Tuby Solarne - Tunele Świetlne - Świetliki Rurowe mają zdolność oświetleniową przewyższającą okno
  • Idealnie naturalne światło słoneczne
  • Brak wymiany ciepła (zimno i ciepło)
  • Nie wymaga czyszczenia ani konserwacji
  • Brak transmisji promieniowania UV
  • W 100% niezawodne i gwarantowane rozwiązania do montażu na dachu
  • Możliwość instalacji akcesoriów (sztuczne światło, wentylacja, regulator natężenia światła naturalnego, zintegrowany system oświetlenia itp.)

TUBELIGHT POLAND

TECHNOLOGIA MAKSYMALNEGO OŚWIETLENIA W AGREGATORZE

Nadaje się do regionów o niskim promieniowaniu słonecznym.

Świetliki tubowe – Tunele Świetlne – Świetliki Rurowe Chatron posiadają technologię MAX LIGHT w AGGREGATORZE, która pozwala na zwiększone przechwytywanie naturalnego światła, gdy jest ono najbardziej potrzebne.

„Agregator” łączy wszystkie części zestawu tuby solarnej i pozwala na idealną adaptację światła maksymalnego, obejmując północne półkole, zwiększając przechwytywanie światła słonecznego zimą, gdy słońce jest nisko i gdy jest ono bardziej potrzebne wewnątrz budynku.

Specjalnie zaprojektowane zwierciadło, stworzone i ukierunkowane na idealne zwiększenie przechwytywania i wprowadzania do tuby światła słonecznego poprzez idealne połączenie wszystkich elementów dostarczanych przez agregator.

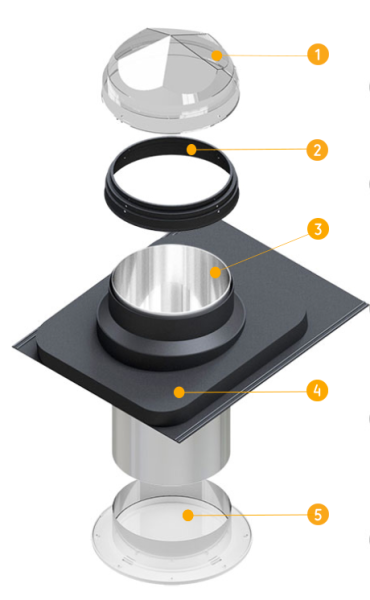

KOMPONENTY ŚWIETLIKA RUROWEGO

  1. Kopuła wykonana jest z wysokoudarowego poliwęglanu, o doskonałych właściwościach ognioodpornych i niezwykle wytrzymałej, co pozwala im wytrzymać silne uderzenia. Ma dobre filtrowanie promieniowania UV. Nie wymaga konserwacji. Jego geometryczny kształt został opracowany do samooczyszczania. Warunki pogodowe, takie jak wiatr i deszcz, oczyszczą kopułę. Z drugiej strony, kopuły są poddawane podczas produkcji obróbce antyadhezyjnej.
  2. Okrągłe lustro wieńczące otwór świetlny solarny na wewnętrznym suficie budynku. Pozwala ukryć wszelkie niedoskonałości wynikające z perforacji dachu budynku, widoczne przez wnętrze.
  3. Akcesorium do kątów 30º, 45º i 90º. Wszystko można regulować. Dodatkowe długości rur w 625mm, 1250mm lub inne wymiary na życzenie.
  4. Świetlna tuba solarna (z aluminium na zewnątrz) podlega superpozycji warstwy wewnętrznej w walcowanym na gorąco srebrze o wysokim współczynniku odbicia (ponad 99,7%), zapobiegając w ten sposób utracie światła i umożliwiając transport światła na znaczne odległości. Chatron zainstalował już lampy solarne o długości do 25 m i niskich stratach (mniej niż 20% ich wydajności).

TUBELIGHT POLAND

BUDOWA Świetlika rurowego – świetlika tubowego – systemu światła dziennego

Świetlik Rurowy – Świetlik Tubowy – System Światła Dziennego firmy Chatron jest wykonany z blachy aluminiowej z wewnętrznym lustrem w nałożonych na siebie warstwach i o doskonałej przyczepności, co nie pozwala na jego zniszczenie przez długi czas.

  • Zewnętrzna kopuła z wysokoudarowego poliwęglanu z wierzchołkiem w kształcie rombu, maksymalizująca wychwytywanie promieni słonecznych.
  • Akcesorium „Max Lighting”, które pozwala zwiększyć wychwytywanie promieni słonecznych, gdy słońce jest nisko (przesilenie zimowe) oraz o wschodzie i zachodzie słońca.
  • Aluminiowa rura pokryta od wewnątrz niezwykle odblaskowym materiałem (praktycznie idealne lustro), odbijającym 99,7% światła słonecznego, kierując je do wnętrza.

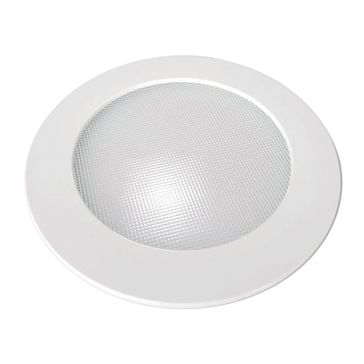

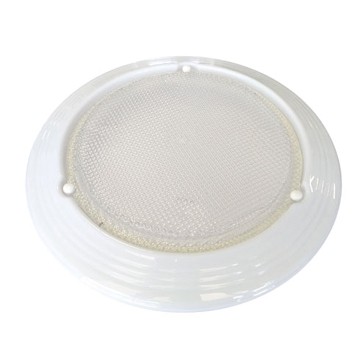

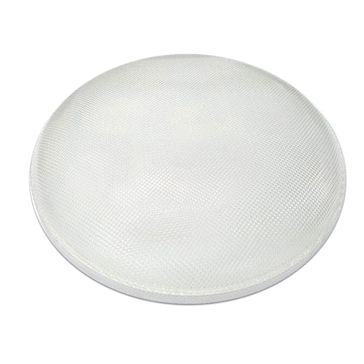

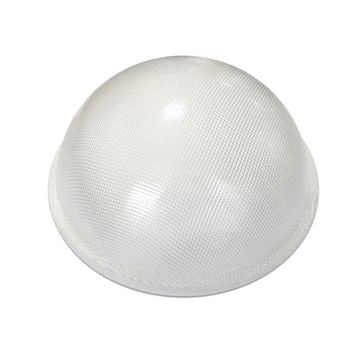

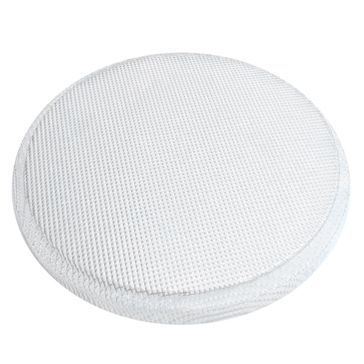

NOWA GAMA DYFUZORÓW SŁONECZNYCH

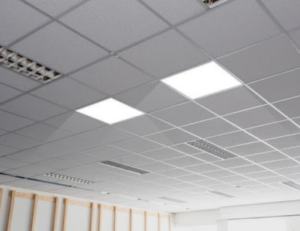

NIESTANDARDOWE KWADRATOWE LUB PROSTOKĄTNE NAWIEWNIKI DO ROZWIĄZAŃ ARCHITEKTONICZNYCH.

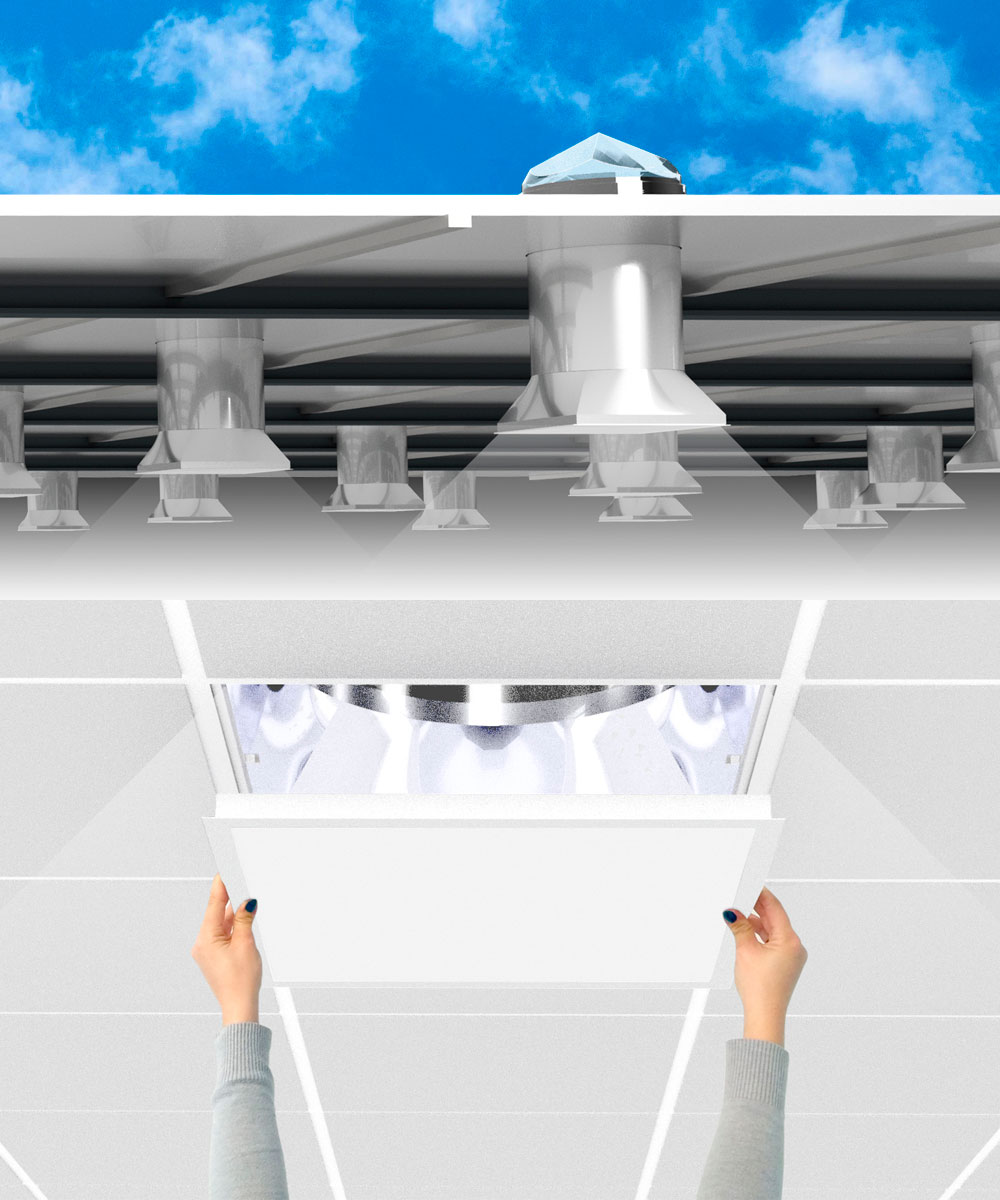

W wersjach standardowych będziemy mieli kwadratowe nawiewniki Al Sq Ec do sufitów podwieszanych i Al Sq do sufitów odsłoniętych.

AL Sq Ec umożliwia otwieranie w celu usunięcia nawiewnika na przykład w celu czyszczenia. Al Sq są stałe i działają tak samo jak ST, ale z kwadratem „pełnego światła” oświetlonym i wypełnionym światłem. Wszystkie składają się z aluminiowej ramy i optyki z poliwęglanu lub szkła, umożliwiając odpowiednio klasę reakcji na ogień B (w przypadku poliwęglanu) i A1 (w przypadku szkła), umożliwiając ich zastosowanie w zakładach przemysłowych o większych wymaganiach. na tym poziomie.

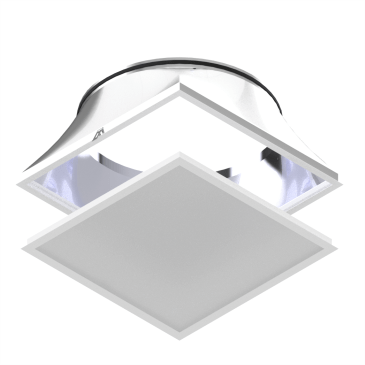

  • Modele Al Sq Ec są dostępne dla modeli TS250, TS350 i TS530, do stosowania w sufitach podwieszanych, z widoczną tylko płaską częścią dolnego kwadratu, z cienką i nowoczesną ramą, z mocowaniem sprężynowym do sufitu podwieszanego i optycznym dokręcaniem dyfuzora za pomocą jednego kliknięcia w celu łatwego otwierania i zamykania.
  • Modele Al Sq są dostępne dla wszystkich modeli od TS250 do TS750 i są przymocowane bezpośrednio do rury reflektora, przy czym dolna część jest oświetlona kwadratem zamiast okrągłym, jak w ST.


W przypadku Advanced Architecture Solutions możliwe jest opracowanie i wyprodukowanie prostokątnych dyfuzorów, mniej lub bardziej cienkich, na przykład do podświetlania listew lub dla innych, bardziej specyficznych i dedykowanych kształtów w połączeniu na przykład z Ledin. Rozwiązania te zawsze będą musiały być opracowywane wspólnie z naszym zespołem technicznym i projektantami.

Model
Opis
Kwadratowy kształt
polecany dla sufitów
odsłoniętych i podwieszanych
Wysokość powyżej 9 m
Wysokość poniżej 5 m
Wysokość w zakresie 5 do 9 m
Sufit podwieszany
Sufit podwieszany
TS250
TS350
TS530
TS750
